Questo Prodotto rispetta i Criteri Ambientali Minimi (CAM)

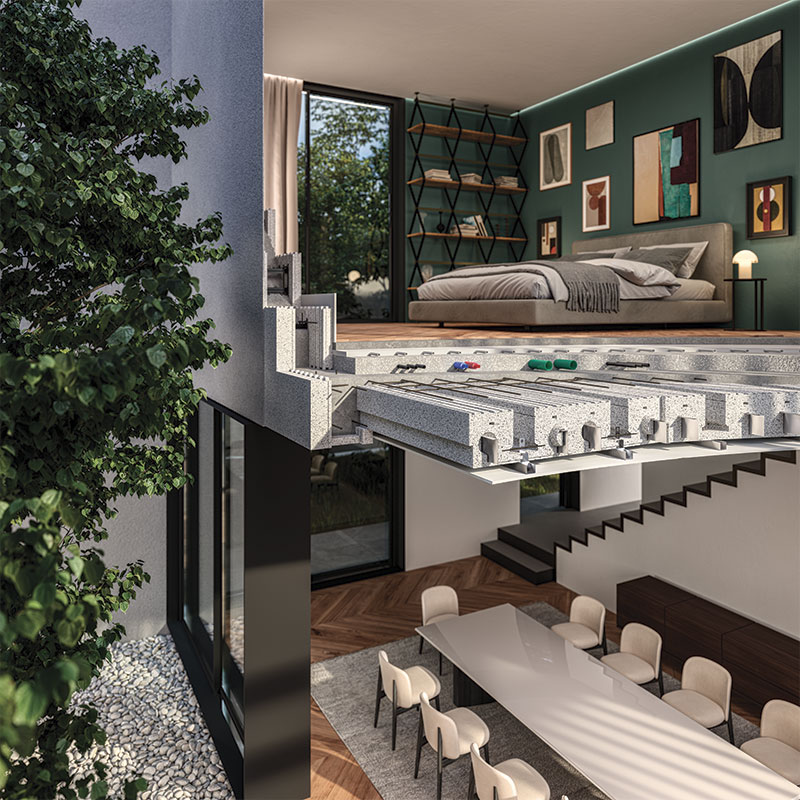

Kaldo, il termopannello per il tuo solaio isolato

KALDO è il solaio isolato del Sistema Pontarolo in EPS (Polistirolo Espanso Sinterizzato) TWINPOR®, a travetti monodirezionali in calcestruzzo gettati in opera. Il sistema è costituito da pannelli su misura interamente in materiale isolante per realizzare solai di calpestio o di copertura, anche inclinato.

Il pannello isolante presenta già la forma necessaria per la formazione del travetto, con le misure adatte al progetto. Lo spessore dell’isolamento sotto ai travetti ha spessore continuo e modulabile a seconda del livello di isolamento necessario.

TWINPOR® è un materiale ad elevate prestazioni isolanti individuato dai ricercatori di Pontarolo Engineering, contenente, in un’ottica di salvaguardia dell’ambienta, più del 10% di materia seconda da riciclo che lo rende conforme ai Criteri Minimi Ambientali (DM 11.10.2017). L’utilizzo del solaio KALDO è quindi idoneo all’ottenimento del SUPERBONUS 110%.



Il sistema è composto da pannelli con larghezza di 120 e 60 cm che vengono realizzati con lunghezza su misura, secondo le dimensioni richieste dal progetto, e che vengono installati uno in parte all’altro. La regolazione avviene sia in lunghezza che in altezza dei travetti e inoltre nello spessore dell’isolamento sottostante. Risultando così la scelta ideale per qualunque tipo di pianta del solaio da realizzare.

I pannelli sono leggeri da movimentare, ed sono subito autoportanti, previa disposizione dei puntelli rompi-tratta alla giusta distanza, consentendo agli operatori, corredati di attrezzatura, la pedonabilità in tutta sicurezza.


solaio-isolato

solaio-isolato


I pannelli del solaio possono già includere i distanziatori per il copriferro per la corretta posa delle armature dei travetti.

Possono inoltre essere dotati di supporti per la finitura a secco (es. cartongesso), dove andare a fissare i profili in modo semplice e veloce. Questi supporti brevettati vengono immersi da un lato nel getto di calcestruzzo e garantiscono una tenuta ottimale.

In alternativa la finitura interna può essere ad intonaco adatta al supporto in EPS.

Il solaio isolato Kaldo garantisce elevate prestazioni termo-acustiche e, se abbinato alle altre tecnologie del Sistema Pontarolo, aiuta ad ottenere le più virtuose certificazioni in materia di qualità energetica quali: Classe A, Casa Gold CasaClima, Edifici NZEB e Casa Passiva.



Nel caso venga predisposto un banchinaggio continuo su tutta la superfice, in alternativa ai pannelli isolanti, potranno essere forniti gli elementi “pignatta” in EPS che, essendo privi delle lamiere a Z, non sono dotati di autoportanza.

Sempre con la fornitura di elementi “pignatta” opportunamente sagomati, in alternativa al termosolaio Kaldo a travetti unidirezionali, si possono realizzare anche solai isolati bidirezionali a travetti incrociati con il termosolaio KALDO BIDIREZIONALE.


solaio-a-pignatte



Applicazioni


  • Realizzazione di solai di calpestio monodirezionali isolati termicamente e di solai di copertura piani o inclinati
  • Formazione di un Solaio REI, modulando la dimensione del copriferro

Soluzioni


Kaldo

Edifici Residenziali

Kaldo

Edifici Pubblici

Kaldo

Edifici Terziario, Turismo e Industria

Kaldo

Edifici d’Emergenza


Perchè scegliere Kaldo


I travetti del solaio isolato Kaldo hanno una larghezza standard di 12 cm e un interasse di 60 cm ma, se le esigenze progettuali lo richiedono, i pannelli isolanti possono anche essere forniti già dotati alle loro estremità di un tratto con travetti allargati di larghezza 16 o 20 cm per risolvere eventuali problemi di verifica al taglio o a compressione per momento negativo in prossimità degli appoggi evitando così operazioni di allargamento in cantiere o la realizzazione di fasce piene che alterano la larghezza progettuale prevista per le travi. Per situazioni o casi particolari si potrà richiedere la fornitura fuori standard di pannelli aventi i travetti allargati con larghezza di 16 o 20 cm per tutta la loro lunghezza. Questo permette, per esempio, di realizzare solai REI 90 e solai REI 120 di resistenza al fuoco, ottenibile con verifica analitica della sezione strutturale dei travetti grazie al maggior copriferro realizzabile indipendentemente dalla tipologia e dalla modalità di posa della finitura all’intradosso.


Il solaio Kaldo del Sistema Pontarolo, posa e puntellamento del sistema

solaio-su-misura


Vantaggi


  • Coibentazione termica integrata con la realizzazione in opera della struttura in c.a. con conseguente risparmio economico in termini di posa
  • Possibilità di scegliere il grado di isolamento termico voluto, ottenendo così eccellenti valori di trasmittanza e performance termiche, grazie alla disponibilità di quattro diversi spessori di EPS sotto i travetti (sottotravetto)
  • Risparmio energetico con significativa riduzione dei consumi
  • Fornitura dei pannelli isolati anche con travetti allargati alle estremità per esigenze strutturali, con corree o rompitratta e con taglio inclinato delle teste per meglio adattarsi alla geometria del solaio isolato


Vantaggi


  • Fornitura con distanziatori per la corretta posa dell’armatura inferiore nei travetti. La fornitura standard è con copriferro di 3,0 cm: per esigenze diverse, contattare l’azienda
  • Per applicazione finitura a secco, supporti preforati brevettati annegati nel calcestruzzo dei travetti, per il rapido e sicuro fissaggio dei profili da cartongesso alla struttura portante in c.a. garantendo portata e sicurezza anche in caso di incendio (si veda il Manuale di posa del cartongesso)*
  • Continuità di isolamento e uniformità di materiale anche sotto le travi grazie alla fornitura delle lastre sottotrave in EPS dotate di gole per l’ammorsamento al calcestruzzo senza ulteriori elementi di fissaggio
  • Possibilità di sostituire qualsiasi tipologia di solaio previsto nel progetto (latero-cemento tipo bausta, predalle, ecc…) adottando, nella maggioranza dei casi, il dimensionamento già svolto per questi ultimi

solaio-su-misura



Vantaggi


  • Solaio isolato più leggero rispetto ai solai ottenuti con tecnologie tradizionali: questo comporta un vantaggio, anche in termini economici, per tutte le strutture degli edifici coinvolte dal peso dei solai
  • Unito al sistema di casseri a perdere Climablock per pareti in c.a. assicura continuità di isolamento nel nodo parete-solaio evitando così la formazione di ponti termici
  • Possibilità di ospitare all’estradosso impianti e tubazioni realizzando le eventuali tracce velocemente con l’impiego di coltelli a lama calda
  • Si getta senza difficoltà e la presenza della sagomatura laterale preserva l’area sottostante da percolamenti di boiacca

* Supporti preforati per cartongesso ancorati alla struttura in  C.A. che garantisce portata e sicurezza anche in caso di incendio (vedesi manuale posa cartongesso)



Posa


  • Disporre i pannelli isolanti Kaldo sopra un esiguo numero di puntelli rompitratta. La loro posizione può essere corretta direttamente a mano, velocizzando ulteriormente il lavoro.
  • Procedere alla collocazione dell’armatura necessaria e degli impanti, l’operazione è facilitata dal fatto che Kaldo è calpestabile.
  • Eseguire le operazioni di getto. Il getto va eseguito riempiendo dapprima le gole dei pannelli e poi a completamento. La sagomatura laterale dei pannelli isolanti crea delle tenute che preservano l’area sottostane da eventuali percolamenti di boiacca.

Kaldo facilita l’applicazione del cartongesso o il fissaggio di qualsiasi struttura portante essendo predisposto di un dispositivo brevettato pre-forato per vite autofilettante diametro ø 4,2 mm.Tale dispositivo è già applicato nella fornitura e, a seguito del getto, inglobato nel calcestruzzo così da garantire la portata anche in caso di incendio.




SERVIZI

La Pontarolo può fornire completa assistenza alla progettazione, capitolati tecnici, oggetti BIM, supporto al dimensionamento strutturale e servizio di logistica attraverso i nostri partner e distributori del mondo.

Download

Hai problemi a scaricare i download? Prova con un altro browser (Mozilla, Chrome, Explorer,…)


  • Depliant
  • DWG e CAD
  • BIM
  • Capitolato
  • Manuale di posa del cartongesso all’intradosso del solaio Kaldo
  • Dati tecnici: altezze,luci,pesi,trasmittanze
Depliant
DWG e CAD
BIM
Capitolato
Manuale di posa del cartongesso all’intradosso del solaio Kaldo
Dati tecnici: altezze,luci,pesi,trasmittanze
