Cupolex Radici


CUPOLEX RADICI è un sistema brevettato veloce ed economico per paesaggisti e progettisti che cercano un sistema affidabile e duraturo per la creazione di pavimentazioni esterne con un grande volume di terreno sottostante, sano, non compattato e quindi in grado di favorire  un’ adeguata crescita di alberi e piante.

Il sistema è l’ideale per la creazione di marciapiedi, piazze e altre aree pedonabili/carrabili dove è prevista la presenza di alberi.

Questi ultimi saranno liberi di crescere senza danneggiare la pavimentazione circostante con radici sporgenti, evitando così futuri e costosi interventi di ripristino e manutenzione.



Il sistema, composto da elementi in plastica riciclata, è facilmente integrabile con i sistemi d’irrigazione, è di facile installazione e funge da cassero per il getto di calcestruzzo: la pavimentazione è quindi una vera propria soletta in C.A. durevole e con elevata capacità di carico.

Il  carico viene trasferito dalla soletta in C.A. ai pilastrini e quindi al terreno sottostante, senza comprimere il terreno sano e fertile destinato agli alberi.





Applicazioni


  • Parcheggi
  • Progetti paesaggistici
  • Marciapiedi
  • Piazze
  • Esterni di edifici
  • Centri commerciali
  • Zone verdi
  • Rotatorie
  • Aiuole
  • Piste ciclabili


Soluzioni




Cupolex Radici

Isole Vegetative

Cupolex Radici

Vasche di Recupero Acqua


Vantaggi


  • Struttura e pavimentazione duratura in C.A. e non in plastica
  • Maggiore volume per la crescita delle radici con conseguente aumento di stabilità dell’albero
  • Facile apporto di acqua, ossigeno e nutrienti alle radici
  • Evita l’affioramento delle radici e la rottura e deformazione della pavimentazione
  • Facile integrazione con sistemi di irrigazione
  • Predisposizione di vasche di raccolta dell’acqua piovana in combinazione con isole vegetative
  • Grandi volumi ottenibili con altezza fino a 250 cm e modulabile di cm in cm.
  • Capacità di carico elevata (può essere progettato per sostenere anche il transito di veicoli)
  • Più economico ed affidabile dei sistemi completamente in plastica
  • Adattabile ad ogni progetto
  • Ridotto impatto ambientale e 100% riciclabile a fine vita

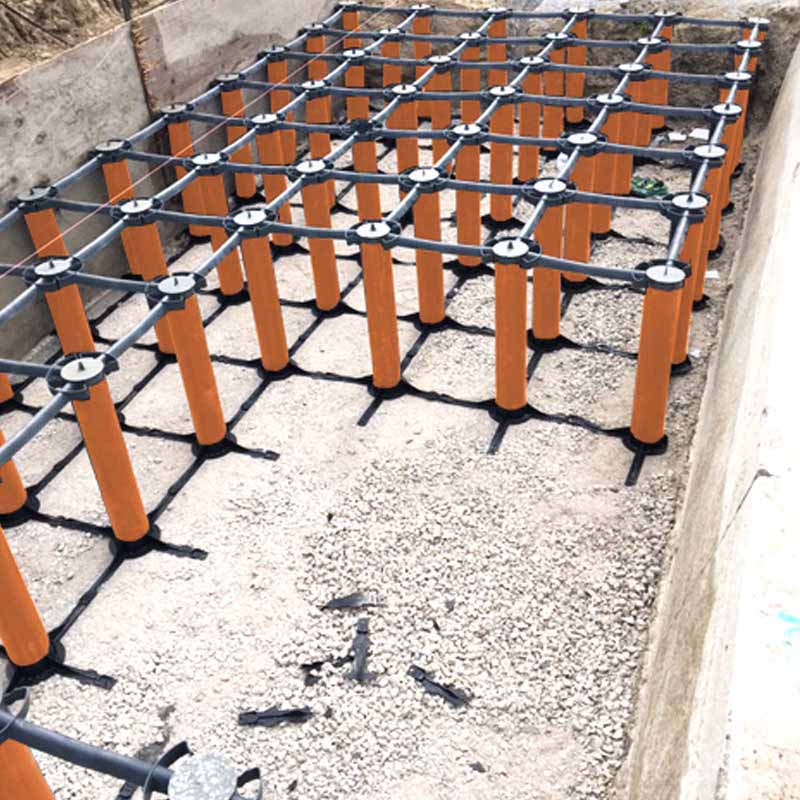

Posa


  • Realizzare uno scavo dell’area interessata fino a quota prevista;
  • Creare un piano di posa per l’installazione;
  • Installare la Griglia di Base di Cupolex Radici gestendo il contorno per l’installazione del fusto dell’albero;
  • Posizionare i Tubi di sostegno e mantenerli in posizione con gli appositi Bracci in plastica;
  • Chiudere il foro dei Tubi con i Tappi per evitare l’entrata di terra;
  • Riempire lo spazio tra i Tubi con terra vegetale costipandola e avendo accortezza che i Tubi rimangano ben saldi nelle posizioni;
  • Togliere i Tappi;
  • Posizionare le Cupolex  di chiusura  gestendo il contorno del fusto;
  • Posizionare perimetralmente Flat Stop in modo tale che il calcestruzzo non vada a riempire la camera d’aria sottostante le Cupole;
  • Armare la soletta con rete elettrosaldata e gettarla in calcestruzzo come da progetto;
  • Piantumare l’arbusto.


SERVIZI

La Pontarolo può fornire completa assistenza alla progettazione, capitolati tecnici, oggetti BIM, supporto al dimensionamento strutturale e servizio di logistica attraverso i nostri partner e distributori del mondo.

Caratteristiche


  • Tabella dei Carichi
Tabella dei Carichi
Dead Load (Kg/m²) Live Load (Kg/m²) Slab thickness (cm) Reinforcement Pillar reinforcement Contact pressure (Kg/cm²)
200 200 6 Ø 5/20×20 1Ø6 2,05
200 400 6 Ø 6/20×20 1Ø6 2,50
400 500 7 Ø 6/20×20 1Ø8 3,50
400 1000 8 Ø 8/20×20 1Ø10 5,10

Nel caso di carichi superiori, contattare l’ Ufficio Tecnico.



Download


  • Depliant
  • BIM
  • Capitolato
Depliant
BIM
Capitolato
