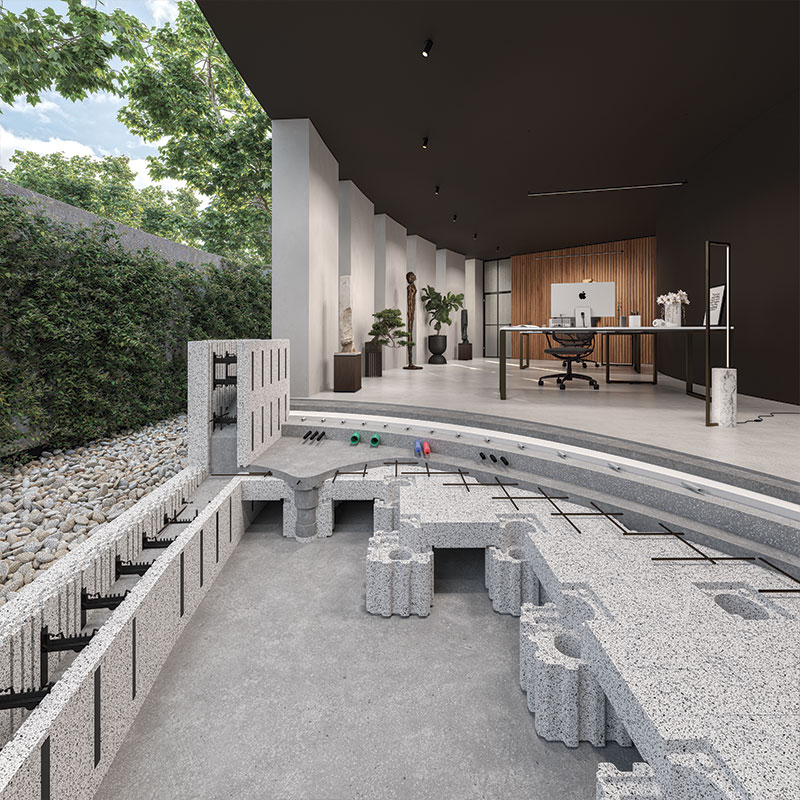

Isolcupolex, il vespaio aerato già isolato

IsolCupolex® è un sistema brevettato per la realizzazione di un vespaio areato già isolato con altezze variabili a partire da 11 cm fino a 250 cm.

Gli elementi del sistema, che sono prodotti in materiale isolante, fungono da cassero a rimanere per il getto in calcestruzzo armato della soletta strutturale che conferisce alla struttura un’ elevata resistenza ai carichi sovrastanti, lasciando al tempo stesso un’intercapedine vuota sottostante per la ventilazione e/o il passaggio di eventuali impianti, creando così un vespaio areato isolato termicamente.



Il vespaio areato Isolcupolex è realizzato in EPS Twinpor che lo rende già isolante. Lo strato di isolamento inoltre è posizionato verso il basso, cioè verso la “parte fredda”, mentre la struttura di calcestruzzo è realizzata al di sopra dello strato isolante, cioè verso la “parte calda”. Così facendo, la stratigrafia consente di ottenere una massa che funge da volano termico, garantendo una temperatura media radiante ottimale sia d’inverno che d’estate.

Possiede inoltre una completa adattabilità ad ogni tipo di superficie grazie agli accessori utilizzabili con la possibilità di raggiungere un’altezza sino ad un massimo di 250 cm.

Grazie alla possibilità di poter variare gli spessori di isolamento superiore (IsolCupola) e la presenza o meno dell’isolamento sotto al piede d’appoggio (sottopiede) è possibile raggiungere diversi livelli di trasmittanza termica secondo le necessità termiche progettuali del pacchetto di pavimentazione.


isolcupolex-trasmittanza

Vespaio isolato 11 cm
Vespaio isolato Isolcupolex 13,5 cm
Vespaio isolato Isolcupolex con piede altezza fino a 58 cm
Vespaio isolato Isolcupolex con piede e tubi altezza fino a 250 cm


Configurazioni possibili


Il sistema IsolCupolex®  ha diverse configurazioni possibili. Le misure indicate considerano la cupola standard avente altezza nominale di 8.5 cm e spessore di isolamento di 7,3 cm.

  1. ISOLCUPOLE + CORONA: vespaio isolato dello spessore min. pari a 11cm
  2. ISOLCUPOLE + VASCHETTA CHIUSA/APERTA: vespaio isolato dello spessore min. pari a 13,5cm
  3. ISOLCUPOLE + ISOLPIEDE + SOTTOPIEDE + TAPPO: altezza da 17 cm a 58 cm.
  4. ISOLCUPOLE + ISOLPIEDE + TUBO + BASE: altezza da 58 cm a 250 cm. Per altezza superiore a 58 cm l’utilizzo del tubo consente di elevare il vespaio fino a quota di progetto senza ponti termici aggiuntivi.


Stratigrafia


In termini di applicazione, il vespaio isolato IsolCupolex®  permette di realizzare il vuoto sanitario e l’isolamento termico in un’unica fase costruttiva consentendo un risparmio economico e in termini di tempo.

In più, grazie alla sua particolare stratigrafia e geometria, la struttura non grava sull’isolante ma il carico viene trasmesso direttamente alla base d’appoggio del sistema.



vespaio-aerato


Applicazioni


  • Pavimentazioni isolate in edifici pubblici e privati, residenziali e non;
  • Vespaio areato e anche isolato per celle frigorifere;
  • Alternativa economica e sostenibile a materiali di riempimento e/o coibentazione;
  • Creazione di un’intercapedine vuota sotto al pavimento;
  • Vano tecnico per il passaggio di impianti;
  • Variazione di quota con ridotto incremento di peso della struttura;
  • Evacuazione di umidità e gas dal terreno.


Soluzioni




IsolCupolex® Rialto

Gas e Siti Inquinanti

IsolCupolex® Rialto

Terreni Espansivi e a Bassa Resistenza

IsolCupolex® Rialto

Celle Frigo

IsolCupolex® Rialto

Edifici Residenziali

IsolCupolex® Rialto

Edifici Pubblici

IsolCupolex® Rialto

Ediifici Terziario e Industria

IsolCupolex® Rialto

Edifici d’Emergenza


Vantaggi


  • Elevato isolamento termico del vespaio areato e del pacchetto di pavimentazione;
  • Maggior confort abitativo;
  • Vespaio ventilato in modo naturale o meccanizzato;
  • Risparmio di ghiaia e altri materiali di riempimento;
  • Raggiungimento di valori elevati di trasmittanza;
  • Adattabile inoltre a qualsiasi altezza, tipo o forma di superficie;
  • Possibilità di un getto contemporaneo di vespaio areato e travi di fondazione in un’unica fase realizzativa;
  • Di facile e veloce installazione;
  • Versatilità in termini di realizzazione del pacchetto di finitura e impiantistico superiore;
  • Totalmente riciclabile a fine vita;
  • L’isolamento non viene gravato dai carichi.

esempio-isolcupolex



Posa


  • In media due operai riescono a posare circa 20 mq/h
  • L’installazione segue il layout di posa
  • La rete metallica viene posata direttamente sopra L’ISOLANTE mantenendo un adeguato copriferro
  • Il getto avviene nel modo tradizionale riempiendo prima gli ISOLPIEDI e poi completando la soletta
  • Se è prevista una soletta molto spessa il getto va effettuato in due o più riprese
  • Gli elementi possono essere facilmente sagomabili per adattarsi alle dimensioni del progetto


Video / Isolcupolex





SERVIZI

La Pontarolo può fornire completa assistenza alla progettazione, capitolati tecnici, oggetti BIM, supporto al dimensionamento strutturale e servizio di logistica attraverso i nostri partner e distributori del mondo.

Caratteristiche


  • Dimensionamenti Frequenti
Dimensionamenti Frequenti
Uso della Struttura Sovraccarico Permanente (Kg/m2) Sovraccarico Accidentale (Kg/m2) Spessore della Soletta (cm) Armatura Metallica Pressione di Contatto
(Kg/cm2)
Abitazione Civile 200 200 5 d.5/20×20 1,34
Uffici 200 300 5 d.5/20×20 1,57
Garages 300 700 6 d.6/20×20 2,76
Industria Leggera 300 1200 7 d.8/20×20 3,95
Industria 300 1600 8 d.8/15×15 4,91
Celle Frigo 300 7200 15 2 x d.12/20×20 10,9

Nel caso di carichi superiori, contattare l’ Ufficio Tecnico.
